選用須知
首先針對工作對象的安裝位置，確定機型，然后進行受力分析，確定所選用的推力（kg.f)、行程、速度（mm/s)，然后以規格系列表選出合適的推桿。如有特殊要求，本公司可專門為您設計制造您所需的非系列產品。
電動推桿的外接的行程裝置，電控箱和支撐架由顧客自備，如需要，我公司可代為配制，但應在訂貨合同中寫明。 |
| |
 |
| |

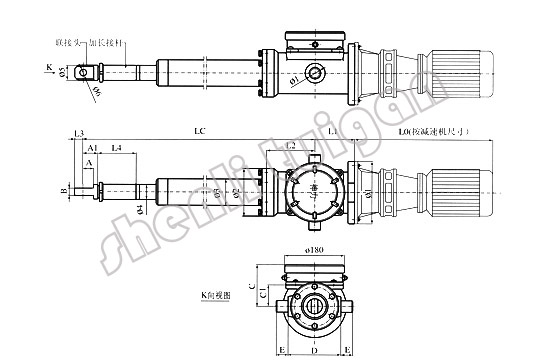

| DTX型電動推桿主要技術性能參數、外形及安裝尺寸 |
| |
序
號 |
型號 |
推力 |
功率
(kw) |
速度
(mm
/s) |
行程
s(mm) |
Lc |
Ф1 |
Ф2 |
Ф3 |
Ф4 |
Ф5 |
Ф6 |
Ф7 |
A |
A1 |
B |
(C) |
C1 |
D |
E |
L1 |
L2 |
L3 |
L4 |
L0 |
| kg.f |
KN |
Lmin |
Lmax |
| 1 |
DTXa
700 |
700 |
7 |
0.75 |
25 |
100-1000 |
370
+S |
370
+2S |
190 |
145 |
80 |
46 |
46 |
20 |
35 |
32 |
45 |
22 |
126 |
65 |
160 |
35 |
120 |
145 |
25 |
按
用
戶
需
要
增
加
（
表
中
設
為
0
） |
按
減
速
機
形
式
尺
寸
確
定
） |
| 2 |
DTXa
1000 |
1000 |
10 |
1.10 |
25 |
100-1000 |
370
+S |
370
+2S |
190 |
145 |
80 |
46 |
46 |
20 |
35 |
32 |
45 |
22 |
126 |
65 |
160 |
35 |
120 |
145 |
25 |
| 3 |
DTXa
1600 |
1600 |
16 |
1.50 |
20 |
100-1400 |
450
+S |
450
+2S |
230 |
170 |
102 |
70 |
68 |
25 |
35 |
50 |
70 |
32 |
160 |
80 |
205 |
35 |
140 |
180 |
35 |
| 4 |
DTXa
2000 |
2500 |
25 |
2.20 |
20 |
100-1400 |
450
+S |
450
+2S |
230 |
170 |
102 |
70 |
68 |
25 |
35 |
50 |
70 |
32 |
160 |
80 |
205 |
35 |
140 |
180 |
35 |
| 5 |
DTXa
3000 |
3000 |
30 |
2.20 |
15 |
100-1800 |
540
+S |
540
+2S |
250 |
200 |
121 |
80 |
80 |
30 |
40 |
55 |
74 |
40 |
175 |
95 |
240 |
40 |
140 |
230 |
40 |
| 6 |
DTXa
4000 |
4000 |
40 |
2.20 |
15 |
100-1800 |
540
+S |
540
+2S |
250 |
200 |
121 |
80 |
80 |
30 |
40 |
55 |
74 |
40 |
175 |
95 |
240 |
40 |
140 |
230 |
40 |
| 7 |
DTXa
5000 |
5000 |
50 |
3.00 |
15 |
100-2000 |
580
+S |
580
+2S |
300 |
220 |
121 |
80 |
80 |
30 |
40 |
55 |
74 |
40 |
180 |
100 |
250 |
40 |
140 |
230 |
45 | |
| |
說明：1、表中設定的速度為基本工作速度，在此速度數值上可按用戶需要逐擋下減，慢速度3.50mm/s，用于污水處理潷水器慢速度可為0.25mm/s。
2、表中行程的確定，由用戶可在范圍內任選。
3、加長桿長度應加在LC內，為推桿小伸出安裝距尺寸。
4、圖中“聯街頭”，“加長接桿”材質為1Cr18Ni9T(不銹鋼)，主要用于污水處理廠潷水器上。 |
| |
